湿式报警阀组安装及技术检测要求

一、报警阀组安装及技术检测共性要求

  1、报警阀组安装要求

  报警阀组安装在供水管网试压、冲洗合格后组织实施；

  （1）按照标准图集或者生产厂家提供的安装图样进行报警阀阀体及其附属管路的安装；

  （2）报警阀组垂直安装在配水干管上，水源控制阀、报警阀组水流标识与系统水流方向一致。报警阀组的安装顺序为：先安装水源控制阀、报警阀、再进行报警阀辅助管道的连接。

  （3）按照设计图样中确定的位置安装报警阀组；设计未予明确的，报警阀组安装在便于操作、监控的明显位置；

  （4）报警阀体底边距室内地面高度为1.2m，侧边与墙的距离不小于0.5m，正面与墙的距离不小于1.2m，报警阀组凸出部位之间的距离不小于0.5m；

  （5）报警阀组安装在室内时，室内地面增设排水设施。

  2、附件安装要求

  （1）压力表安装在报警阀上便于观测的位置；

  （2）排水管和试验阀安装在便于操作的位置；

  （3）水源控制阀安装在便于操作的位置，且设有明显的开、关标识和可靠的锁定设施；

  （4）水力警铃安装在公共通道或者值班室附近的外墙上，并安装检修、测试用的阀门；

  （5）水力警铃和报警阀的连接，采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m；

  （6）安装完毕的水力警铃启动时，警铃声强度不小于70dB；

  （7）系统管网试压和冲洗合格后，排气阀安装在配水干管顶部、配水管的末端；

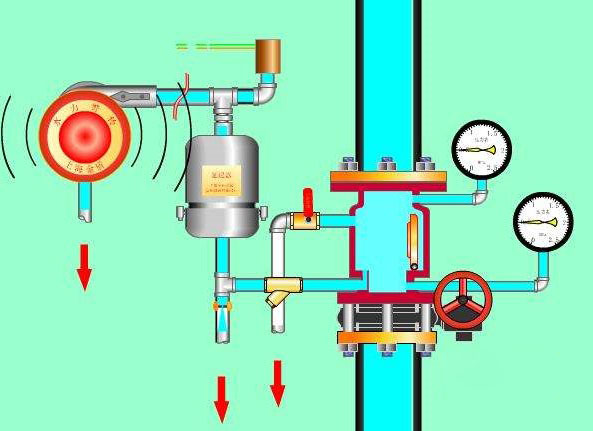

二、湿式报警阀组安装及技术检测要求

  湿式报警阀组除按照报警阀组安装的共性要求进行安装、技术检测外，还需符合下列要求：

  （1）报警阀前后的管道能够快速充满书；压力波动时，水利警铃不发生误报警；

  （2）过滤器安装在报警水流管路上，其位置在延迟器前，且便于排渣操作；
