自动喷水灭火系统的工作原理与适用范围

一、湿式系统

（一）工作原理

（1）湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。

（2）发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，喷头开启并开始喷水。此时，管网中的水由静止变为流动，水流指示器动作送出电信号，在火灾报警控制器上显示某一区域喷水的信息。

（3）由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压，在压力差的作用下，原来处于关闭的实时报警阀自动开启。此时，压力水通过湿式报警阀流向管网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报。

高位消防水箱流量开关或系统管网的压力开关动作并输出信号直接启动供水泵。供水泵投入运行后，完成系统的启动过程。湿式系统的工作原理如下图：

（二）适用范围

湿式系统适合在温度不低于4°C且不高于70°C的环境中使用。在温度低于4°C的场所使用湿式系统，存在系统管道和组件内充水冰冻的危险；在高度大于70°C的场所采用湿式系统，存在系统管道和组件内充水蒸气压升高而破坏管道的危险。

二、干式系统

（一）工作原理

   （1）干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内的充水压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。

（2）发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，闭式喷头开启，使干式阀的出口压力下降，加速器动作后促使干式报警阀迅速开启，管道开始排气充水，剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出。此时，通向水力警铃和压力开关的通道被打开，水力警铃发出声响警报，高位消防水箱流量开关或管网压力开关动作并输出启泵信号，启动系统供水泵；管道完成排气充水过程后，开启的喷头开始喷水。

（3）从闭式喷头开启至供水泵投入运行前，由消防水箱、气压给水设备或稳压泵等供水设施为系统的配水管道充水。干式系统的工作原理如下：

（二）适用范围

干式系统适用于环境温度低于4°C或高于70°C的场所。干式系统虽然解决了湿式系统不适用于高、低温环境场所的问题，但由于准工作状态时配水管道内没有水，喷头动作、系统启动时必须经过一个管道排气、充水的过程，因此会出现滞后喷水现象，不利于系统及时控火灭火。

三、预作用系统

（一）工作原理

    （1）系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内的充水压力，雨淋阀后管道内平时无水或充以有压气体。

  （2）发生火灾时，由火灾自动报警系统开启预作用报警阀的电磁阀，配水管道开始排气充水，使系统在闭式喷头动作前转换成湿式系统，系统管网的压力开关或高位消防水箱的流量开关直接启动消防水泵并在闭式喷头开启后立即喷水。预作用系统工作原理如下：

（二）适用范围

预作用系统可消除干湿系统在喷头开放后延迟喷水的弊病，因此，其在低温和高温环境中可替代干式系统。系统处于准工作状态时，严禁管道充水、严禁系统误喷的忌水场所应采用预作用系统。

四、雨淋系统

（一）工作原理

系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内的充水压力。发生火灾时，由火灾自动报警系统或传动管自动控制开启雨淋报警阀和供水阀，向系统管网供水，由雨淋阀控制的开式喷头同时喷水。雨淋系统的工作原理如下：

（二）适用范围

雨淋系统的喷水范围由雨淋阀控制，在系统启动后立即开始大面积喷水。因此，雨淋系统主要适用于需大面积喷水、快速扑灭火灾的特别危险场所。火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净空高度超过一定高度且必须迅速扑灭初期火灾，或火灾危险等级属于严重危险级Ⅱ级的场所，应采用雨淋系统。

五、水幕系统

（一）工作原理

   系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。发生火灾时，由火灾自动报警系统联动开启雨淋报警阀组，系统管网压力开关启动供水泵，向系统管网和喷头供水。

（二）使用范围

 防火分隔水幕系统利用密集喷洒形成的水墙或多层水帘，可封堵防火分区处的孔洞，阻挡火灾和烟气的蔓延，因此适用于局部防火分隔处。防护冷却水幕系统则利用喷水在物体表面形成的水膜，控制防火分区处分隔物的温度，使分隔物的完成性和隔热性免遭火灾破坏，因此适用于对防火卷帘、防火玻璃等防火分隔设施的冷却保护。

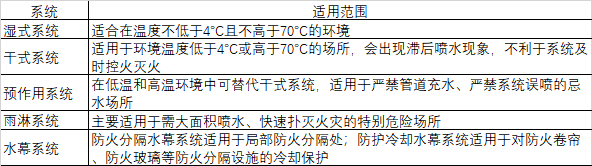

各系统适用范围总结：
