自动喷水灭火系统分类与组成

  自动喷水灭火是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成的，能在发生火灾时喷水的自动灭火系统。

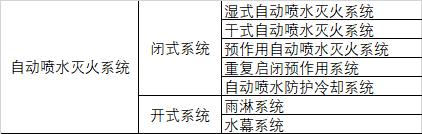

  自动喷水灭火系统根据所使用的喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、防护冷却系统、雨淋系统、水幕系统（防火分隔水幕和防护冷却水幕）、自动喷水-泡沫联用系统等，图示如下：

一、湿式自动喷水灭火系统

  湿式自动喷水灭火系统（简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在标准工作状态时，配水管道内充满用于启动系统的有压水，图示如下：

二、干式自动喷水灭火系统

  干式自动喷水灭火系统（简称干式系统）由闭式系统、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时，配水管道内充满用于启动系统的有压气体。干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

三、预作用自动喷水灭火系统

  预作用自动喷水灭火系统（简称预作用系统）由闭式喷头、预作用装置、水流报警装置、供水与配水管道、充气设备和供水设施等组成。在准工作状态时，配水管道内不充水，发生火灾时，由火灾报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，并转换为湿式系统。预作用系统与湿式系统、干式系统的不同之处在于系统采用预作用装置，并配套设置火灾自动报警系统，图示如下：

四、雨淋系统

  雨淋自动喷水灭火系统由开式喷头、雨淋报警阀组、水流报警装置、供水与配水管道以及供水设施等组成。雨淋系统采用开式喷头，由雨淋报警阀控制喷水范围，由配套的火灾自动报警系统或传动管控制，自动启动雨淋报警阀组和启动消防水泵。雨淋系统有电动、液动、气动控制方式。

五、水幕系统

  水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀组、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成。水幕系统不具备直接灭火的能力，而是用于防火分隔和冷却保护分隔物。水幕系统的组成与雨淋系统基本一致。

六、防护冷却系统

  由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。

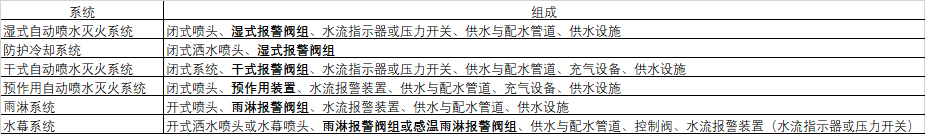

自动喷水各系统组成：
